桥梁安全监测
联系电话 周经理:18518548839

监测背景

        随着国民经济的发展,越来越多的特大型桥梁进入了人们的视野,桥梁结构逐步向轻巧、纤细方面发展,与此同时桥梁的载重、跨径和桥面宽度不断增长,结构型式不断变化。这些交通基础设施在人们的经济生活中发挥着巨大的作用。桥梁长期健康监测是评估桥梁健康状态、保障桥梁安全、避免事故发生的重要环节。监测桥梁形变可以有效反映桥梁结构的工作状况,为相应的管理部门提供可靠的数据依据。因此, 以形变监测提供桥梁的健康状况预警, 是一项必须长期进行的工作,意义重大。

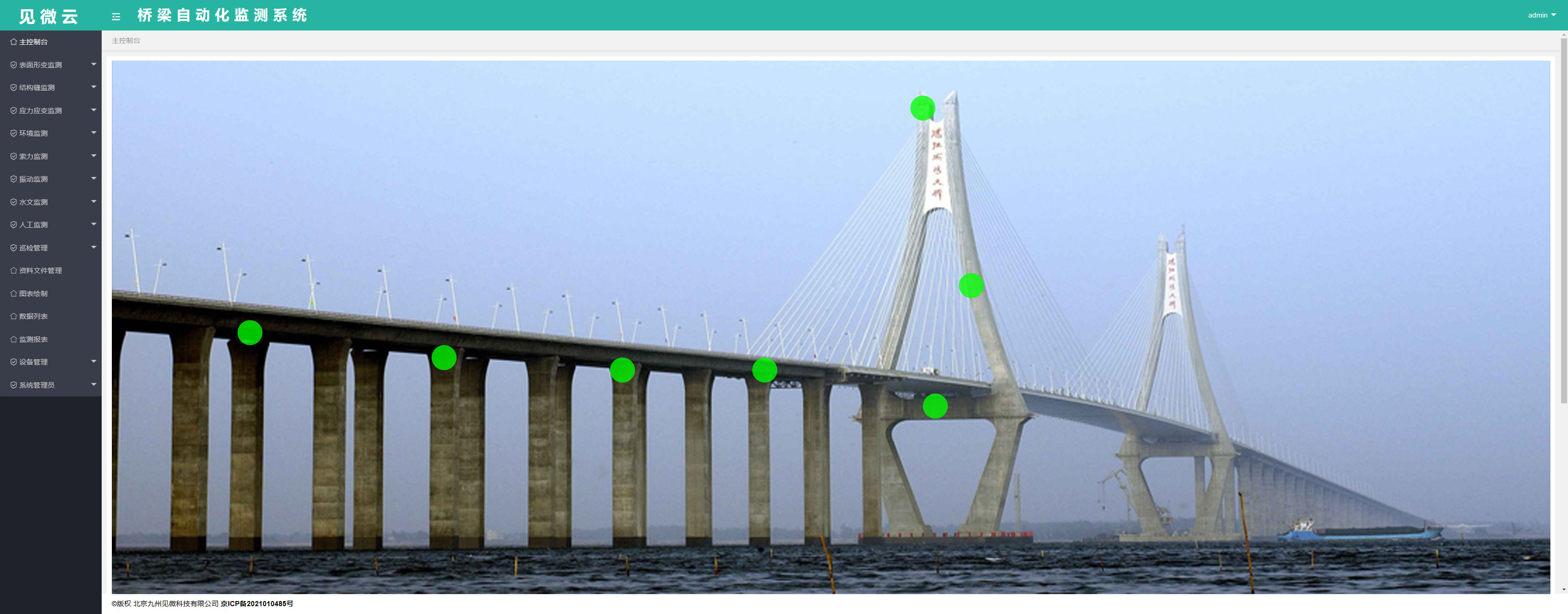

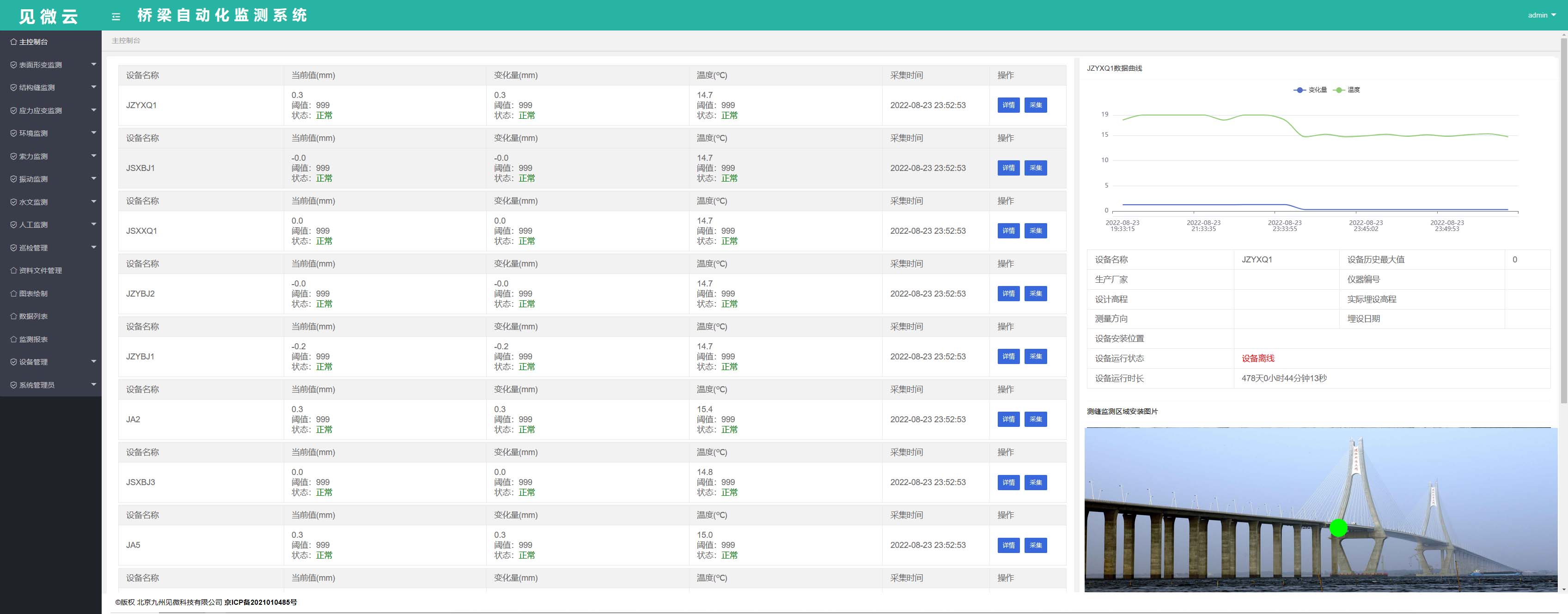

系统架构



        采用各类先进传感器,科学选择监测部位和检测项 ,覆盖桥梁结构(应变、沉降、位移、倾斜、索力、裂缝等)、材料(腐蚀等)、环境(风速风向、降雨、湿度等)、动态(称重、振动等)等多方面综合监测;纯无线的系统设计,单一桥梁的监测项监测点可随时扩展,紧急情况下能方便的迅速接入应急监测设备;额定区域内集中分布的多座桥梁可以共享数据基站实现超低成本、超快速度的集群监测部署。


监测项 设别名称 设备型号  参数
变形位 北斗GNSS接收机    CW-D1-BD
水平:±(2.5+0.5*10-6*D)mm垂直:±(5.0+0.5*10-6*D)mm
沉降挠度 静力水准 CW-SZ-JL 量程:1000mm;精度:±0.2mm
裂缝 裂缝计 CW-SZ-LS50 量程:1500mm;精度:±0.1mm
索力 磁通量传感器 CW-MN-CTL
频率范围DC - 300KHz
振动 磁电加速度计 CW-D3-ZD5

测量方向:X\Y\Z;量程20g 分辨率:0.001g精度:0.01g

应力应变 应变计 CW-MN-ZX1200 测量范围;1500με;灵敏系数:0.5με;精度:0.1%FS/0.5%FS;
倾斜 测斜仪 CW-SZ-CX30

测量方向:X\Y;:30°分辨率:0.001°精度:0.005°

环境 雨量计 CW-SZ-YL 承雨口径:Φ200mm;分辨率:0.2mm;刃口锐角 40°~45°
视频监控 4G球机 CW-JK-QJ 400W像素4G球机
