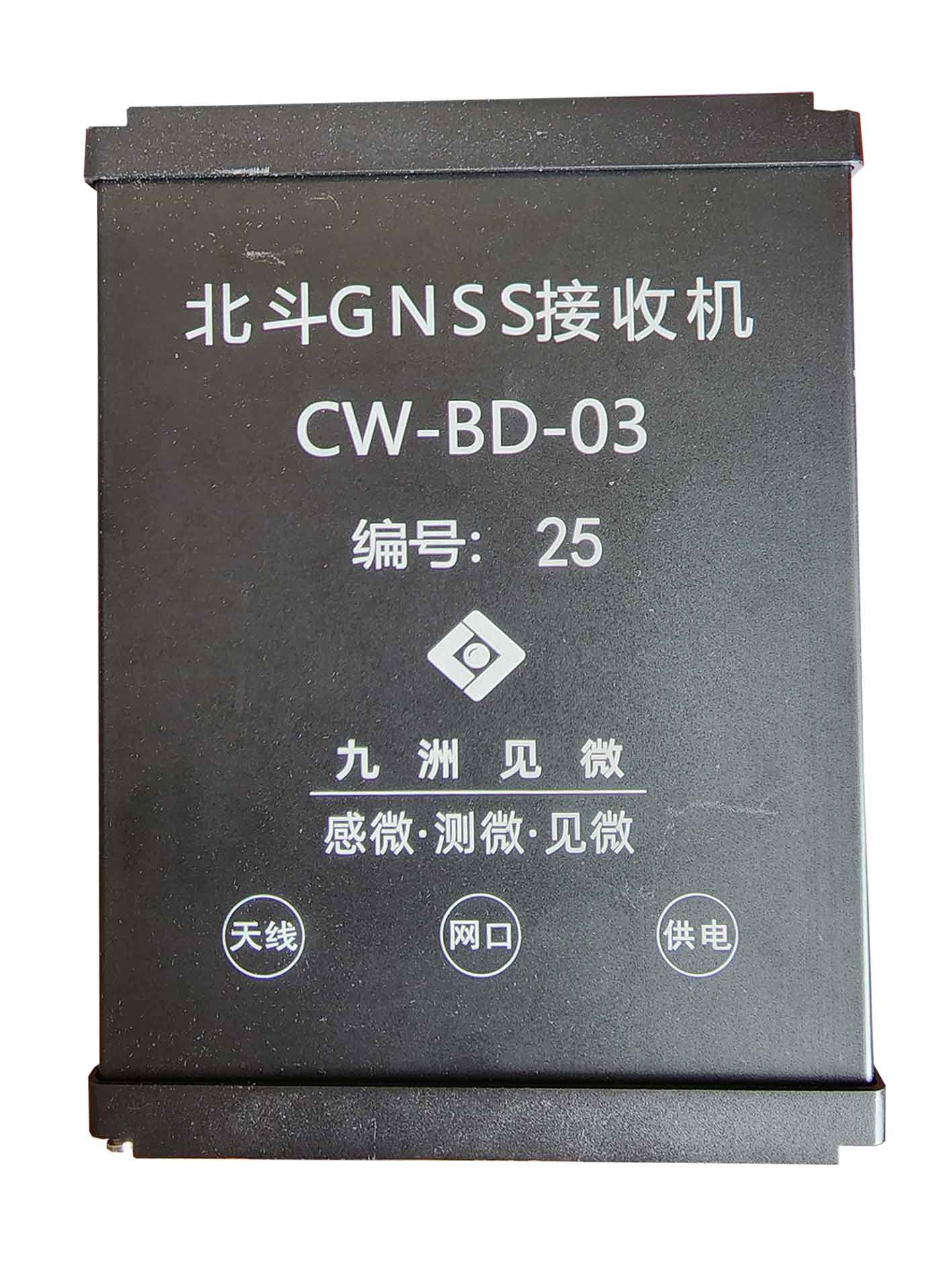

CW-BD-03北斗GNSS接收机，针对地表位移监测、形变监测应用市场推出的一款专业高精度接收机，支持BDS、GPS、GLONASS等多系统、多频点，支持双频RTK算法，可以实现高频动态厘米级监测，又可实现高精度静态毫米级监测 CW-BD-03北斗GNSS接收机集成度高、精度高、性价比高，采用内置GNSS/4G/Wi-Fi—体化天线，内置温湿度传感器和MEMS传感器，支持加速度、倾角与GNSS结合监测，是—款高性价比的专业毫米级定位接收机。GNSS接收机适用于各类场景的位移变形监测，包含:地表位移监测，边坡变形监测，大坝变形监测，尾矿库变形监测等。
◇ 一体化设计，安装维护简便，在潮湿、多粉尘、炎热或严寒环境下也能长期工作；
◇ 测站之间无需通视，能全天候实时自动监测；
◇ 研发了先进、科学的多系统实时形变监测数据处理算法，保证结果的高精度、高可靠性、高时效性和高时间分辨率；
◇ 可根据需要灵活设定数据采集与处理间隔；
◇ 宽电压多模式供电；
◇ 工业级标准设计，防护等级达到IP67；
◇ 集成电源控制及太阳能充电电路，可实现超低耗、长期监测；
◇ 具有完善防雷过压保护，良好的防水密封性，
◇ 根据现场实际情况，可选择多种供电方式。
◇ 支持多系统多频点卫星信号体制
◇ 支持北斗三号卫星新信号体制
◇ 支持高质量RTCM3.x原始观测量输出
◇ 支持毫米级GNSS解算精度
◇ 支持RTK算法
◇ 内置加速度+倾角传感器
◇ 支持4G+Wi-Fi通信，支持扩展Lora，NB-loT通信
◇ 支持远程参数配置
GNSS自动监测站主要由普适型GNSS一体机、太阳能板、蓄电池、机箱、一体化安装支架，GNSS解算系统等构成。
|
序号 |
名称 |
说明 |
|
1 |
GNSS 接收机 |
ZDHD-GP30 型 |
|
2 |
太阳能板 |
100W (可根据实际情况调整，也可换成市电供电) |
|
3 |
蓄电池 |
55Ah 免维护电池 (可根据实际情况调整) |
|
4 |
充电控制器 |
保护蓄电池、防止过充；12V 20A |
|
5 |
机箱 |
内置电池，并起到保护作用 |
|
6 |
一体化安装支架 |
不锈钢镀锌钢管，2 米 (可根据实际情况调整) |
|
7 |
GNSS 解算软件 |
用于接收融入专业监测自动化平台 |
|
接收频率 |
三星六频 |
灵敏度 |
跟踪 -160dBm |
|
BDS (B1、B2) +GPS (L1、L2) +GLONASS (L1、L2) |
捕获 -146dBm |
||
|
定位时间 |
冷启动 30s |
初始化时间 |
＜10s |
|
热启动 1s |
RTK 置信度 |
＞99.9% |
|
|
重捕获 1s |
测速精度 |
0.05m/s |
|
|
静态相对精度 |
水平： ± (2.5mm+1ppm) RMS |
动态相对精度 |
水平：±(5mm+1ppm) RMS |
|
垂直： ± (5mm+1ppm) RMS |
垂直：±(10mm+1ppm) RMS |
||
|
1PPS 精度 |
20ns |
动态调整 |
支持动态调整监测频率， MEMS传感器触发功能 |
|
数据更新率 |
1/2/5/10Hz |
内置温湿度传感器 |
|
|
伪距观测量精度 |
GPS L1C/A≤20cm, L2C≤40cm |
数据格式 |
NMEA0183, RTCM3.X |
|
BDS B1I≤20cm, B2I≤20cm |
差分数据 |
RTCM3.X |
|
|
GLONASS L1≤40cm, L2≤40cm |
网络协议 |
TCP/IP, MQTT, Ntrip |
|
|
载波观测量精度 |
GPS L1C/A≤1mm, L2C≤2mm |
功能接口 |
2×RS485，1 ×RS232 |
|
BDS B1I≤1mm, B2I≤1mm |
1 ×SIM，1 ×SD |
||
|
GLONASS L1≤1mm, L2≤1mm |
电压 |
9V~36V DC |
|
|
通信方式 |
4G 全网通/WiFi/NB-IoT/Lora |
功耗 |
＜1.7W |
|
工作温度 |
-40℃~+85℃ |
尺寸 |
φ 154×72mm |
|
存储温度 |
-40℃~+85℃ |
重量 |
950g |
|
工作湿度 |
95%无凝露 |
防水等级 |
IP67 |
